Коротко
- AIM-9 Sidewinder — американская ракета малой дальности класса «воздух—воздух» с инфракрасным самонаведением. На вооружении с 1956 года, до сих пор стоит на F-16, F-15, F/A-18, F-22 и F-35.
- Название взяли от гремучей змеи sidewinder: та охотится на теплокровную добычу инфракрасными ямками. Ракета делает примерно то же самое с выхлопом и нагретым планером.
- Ранние версии видели цель лишь сзади. С AIM-9L появилась всеракурсная атака, включая лобовую. AIM-9X уже «смотрит» матрицей, имеет векторную тягу и работает со шлемом пилота.
- По оценке 2004 года семейство имеет около 270 воздушных побед; произведено более 110 тысяч ракет для США и десятков стран.
- В Украине AIM-9 летает на F-16, стреляет из NASAMS и появляется в импровизированных наземных и морских пусках.
AIM-9 — короткая тепловая ракета ближнего боя. Пилот ловит звуковой «тон» захвата, нажимает пуск, говорит по радио «фокс ту» и может отваливаться: дальше ракета ведет себя сама. Без подсветки радаром, без непрерывного сопровождения из кабины. Именно эта простота сделала ее самой массовой западной ракетой «воздух—воздух».
Диаметр корпуса — 5 дюймов, 127 мм, почти как у неуправляемой Zuni, из которой когда-то выросли прототипы. Длина около трех метров, стартовая масса поздних моделей — примерно 85 кг. Боевая часть кольцевой осколочно-фугасной схемы весит около 9,4 кг. Скорость поздних вариантов — свыше 2,5 Маха. Дальность у ранних «бишек» измерялась несколькими километрами, у AIM-9L/M — уже полтора десятка в хороших условиях, для AIM-9X точная цифра засекречена.
Что такое ракета AIM-9 и откуда Sidewinder
AIM в названии — Air Intercept Missile, ракета воздушного перехвата. Цифра 9 — индекс в американской системе обозначений. Прозвище Sidewinder закрепилось раньше: в 1950-м его выбрали в честь гремучей змеи Crotalus cerastes, которая охотится в калифорнийской пустыне, чувствуя тепло добычи. Станция, где ракету собирали, тоже стояла в пустыне — Naval Ordnance Test Station в Чайна-Лейк.
Главная черта семейства — пассивное инфракрасное самонаведение. Ракета не излучает радиолокационный луч, поэтому цель не получает классического предупреждения «вас подсветили». Она смотрит на контраст температур: сначала на горячий выхлоп, позже — и на нагретую обшивку, воздухозаборники, кромки крыла. После пуска канал с самолетом-носителем не нужен. Отсюда формула «выстрелил — забыл».
По данным ВВС США (af.mil), основные узлы таковы: инфракрасная головка, активный оптический детектор цели, осколочно-фугасная боевая часть и твердотопливный двигатель. Сзади — крестообразное оперение с роллеронами, маленькими дисками, которые раскручивает набегающий поток и которые стабилизируют ракету по крену без отдельного автопилота. Решение грубое и удачное. Уильям Маклин намеренно делал мало подвижных частей: меньше ломается, дешевле серия, проще обучать техников.
В практике разговоров самая частая путаница именно здесь. Люди слышат «тепловая головка» и рисуют себе камеру, которая «видит самолет». Ранняя AIM-9 видела не самолет. Она видела пятно инфракрасного излучения. Если пятно сзади — хорошо. Если спереди, в облаках или на фоне раскаленной земли — уже лотерея. Эту лотерею инженеры разыгрывали еще двадцать лет.
Как появилась: «хобби-мастерская» Маклина
История AIM-9 начинается не с большого тендера Пентагона, а с внутреннего проекта физика Уильяма Б. Маклина в конце 1940-х. Официального финансирования сначала почти не было. Команду даже дразнили «хобби-мастерской Маклина». Пока другие бюро лепили тяжелые ракеты с радиолокационным наведением, он поставил на дешевый тепловой датчик и модульную пятидюймовую трубу.
Первое успешное перехватывание дрона — 11 сентября 1953 года. Прототип AIM-9A отстреляли в том же месяце. Серию одобрили в 1955-м. В 1956-м ракета пошла на флотские Grumman F9F-8 Cougar и FJ-3 Fury.
Первая массовая боевая модель — AIM-9B: неохлаждаемый детектор из сульфида свинца, узкий угол зрения около 4 градусов, атака только в заднюю полусферу, скорость около 1,7 Маха, дальность буквально несколько километров. Таких сделали около 80 тысяч.
Первый бой и неожиданная копия
Боевое крещение состоялось 24 сентября 1958 года над Тайваньским проливом. Тайваньские F-86F Sabre, срочно доработанные американской командой, сбили китайские МиГи ракетами AIM-9B. Это считают первыми подтвержденными победами управляемой ракеты «воздух—воздух». Ирония: один AIM-9B попал и не взорвался, застрял в планере, самолет вернулся на базу. Из этой «находки» позже сделали советскую копию К-13 (R-3С, по западной классификации AA-2 Atoll). Самая массовая советская тепловая ракета 1960-х внешне почти близнец американской «бишки».
Дальше пошла классическая драма двух ведомств. Флот и ВВС США годами тянули свои ветки модернизации на разных пусковых, с разной электроникой и даже разным охлаждением головки. Флотские AIM-9D/G/H получили азотное охлаждение, более мощный двигатель Hercules Mk 36 и лучшую маневренность. ВВС ответили AIM-9E и AIM-9J на базе переделанных «бишек»: конический нос, элемент Пельтье вместо баллона с азотом, двойные дельта-канары. Удобно для своих самолетов. Во Вьетнаме эти удобства не спасали.
Как работает тепловая головка
Физика здесь грубее, чем в рекламных роликах. Горячий объект излучает в инфракрасном диапазоне. Датчик это видит, электроника понимает, куда смещено «пятно» относительно оси ракеты, и командами на рулевые поверхности держит линию визирования. Наведение пропорциональное: ракета летит не в точку, где цель есть сейчас, а туда, где она будет. Иначе на высокой скорости всегда промахиваешься в хвост.

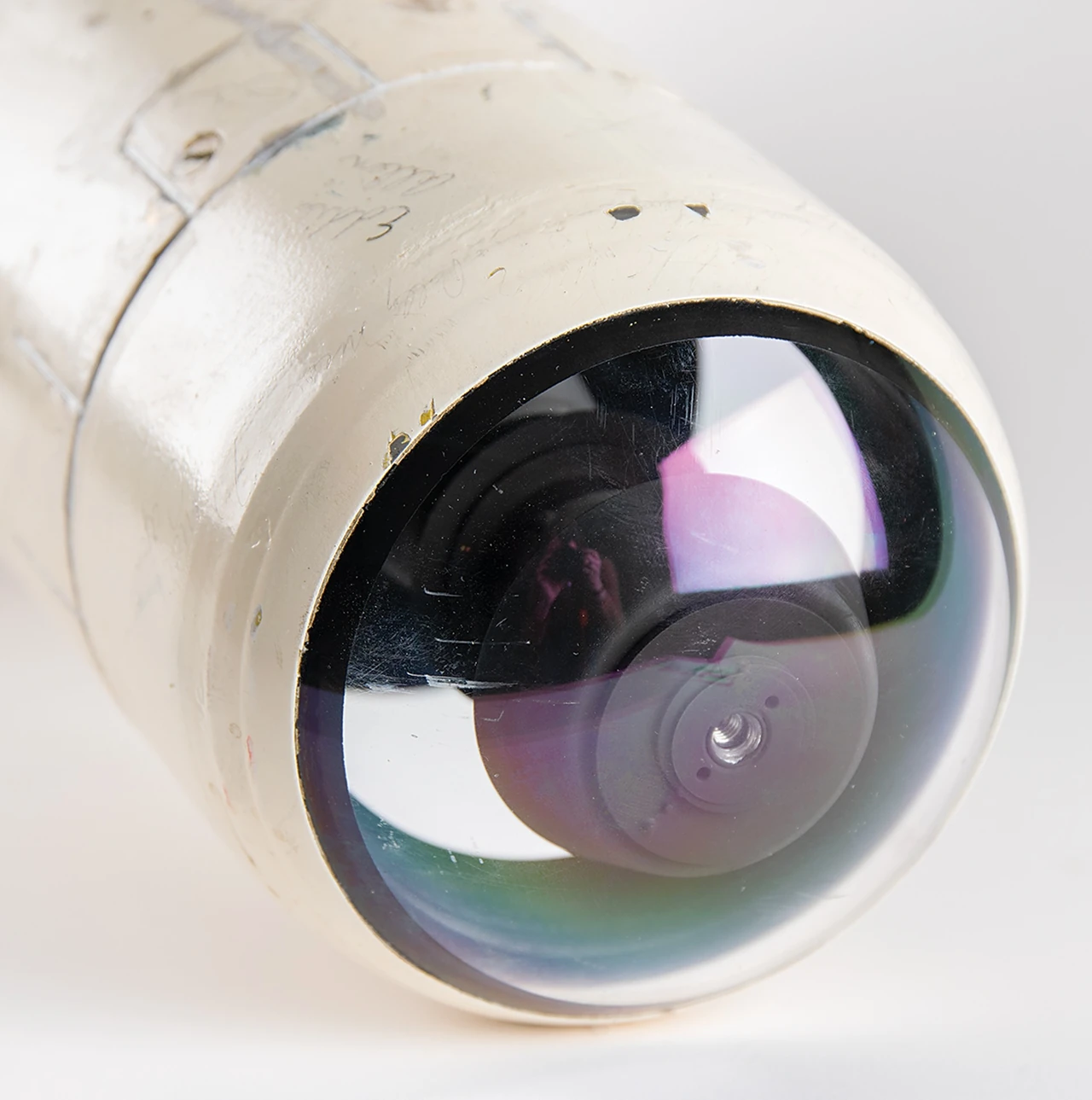

В ранних AIM-9B детектор — сульфид свинца, без криогенного охлаждения. Он хорошо ловит очень горячее, то есть сопло и факел форсажа, и почти слеп к «теплому» планеру. Поэтому атака — из задней полусферы, желательно выше цели, желательно без земли в кадре. Сетка-ретикула крутится, модулирует сигнал, электроника на лампах выдает команды. Угол захвата узкий. Пилот должен был зайти почти точно в хвост и держать цель в прицеле, пока не появится тот самый звуковой «тон». Кто стрелял слишком рано или с большого ракурса — получал баллистический полет дорогой трубы.
От пятна жара до тепловизора
На AIM-9L поставили детектор из антимонида индия и аргоновое охлаждение. Этот материал чувствителен к более длинным волнам, то есть к теплу обшивки, носка фюзеляжа, кромок, даже без раскаленного сопла в кадре. Появилась всеракурсность: можно бить в лоб. Добавили коническое сканирование, активный оптический взрыватель, более мощный двигатель. AIM-9M сохранила эту логику и получила защиту от тепловых ловушек, лучшее отсечение фона земли и малодымный двигатель — чтобы после пуска вас самих не было видно за километр белым шлейфом.
AIM-9X уже другое животное. Вместо «пятна» — матрица 128×128, по сути тепловизионная камера. Она умеет отличать форму самолета от факела тепловой ловушки, смотреть под большим углом к оси, работать с нашлемным прицелом. Пилот поворачивает голову, смотрит на врага даже далеко сбоку, ракета захватывает то, что он видит. Block II добавил канал передачи данных: можно пустить без предварительного захвата и довести ракету до цели уже в полете, в том числе в заднюю полусферу относительно своего самолета.
Отдельно — подрыв. Прямое попадание желательно, но не обязательно. Неконтактный взрыватель (сначала инфракрасный, позже лазерный оптический) подрывает боевую часть рядом с целью. Кольцевая осколочная схема WDU-17/B дает облако поражения вокруг оси ракеты. Раньше на флотских моделях стояла еще continuous-rod — «кольцо из стержней», которое при взрыве раскрывается обручем и режет планер. Грубо, эффективно, характерно для эпохи, когда электроника еще не умела класть ракету точно в сопло.
Модификации: от «бишки» до «икса»
Алфавит AIM-9 легко запутать. Флот и ВВС долго жили разными буквами, часть ракет переделывали из старых корпусов, экспортные «пишки» — вообще отдельная ветка. Ниже рабочая карта, без фанатизма относительно каждой мелкой модификации.
- AIM-9B (с 1956) — первая массовая. Задняя полусфера, неохлаждаемый PbS, около 80 тысяч штук. Именно ее копировали как К-13.
- AIM-9C — редкий полуактивный радиолокационный вариант для F-8 Crusader. В бою себя не показал, позже часть переделали в противорадиолокационную AGM-122 Sidearm.
- AIM-9D/G/H — флотская линейка 1960–70-х: охлаждение азотом, Mk 36, лучшее сопровождение. AIM-9G в Linebacker 1972-го давала уже приличный процент попаданий. H — полностью твердотельная электроника.
- AIM-9E/J/N/P — ветка ВВС. J научили пускать на больших перегрузках. P пошла на экспорт и до сих пор встречается в странах, которые не покупали «лиму».

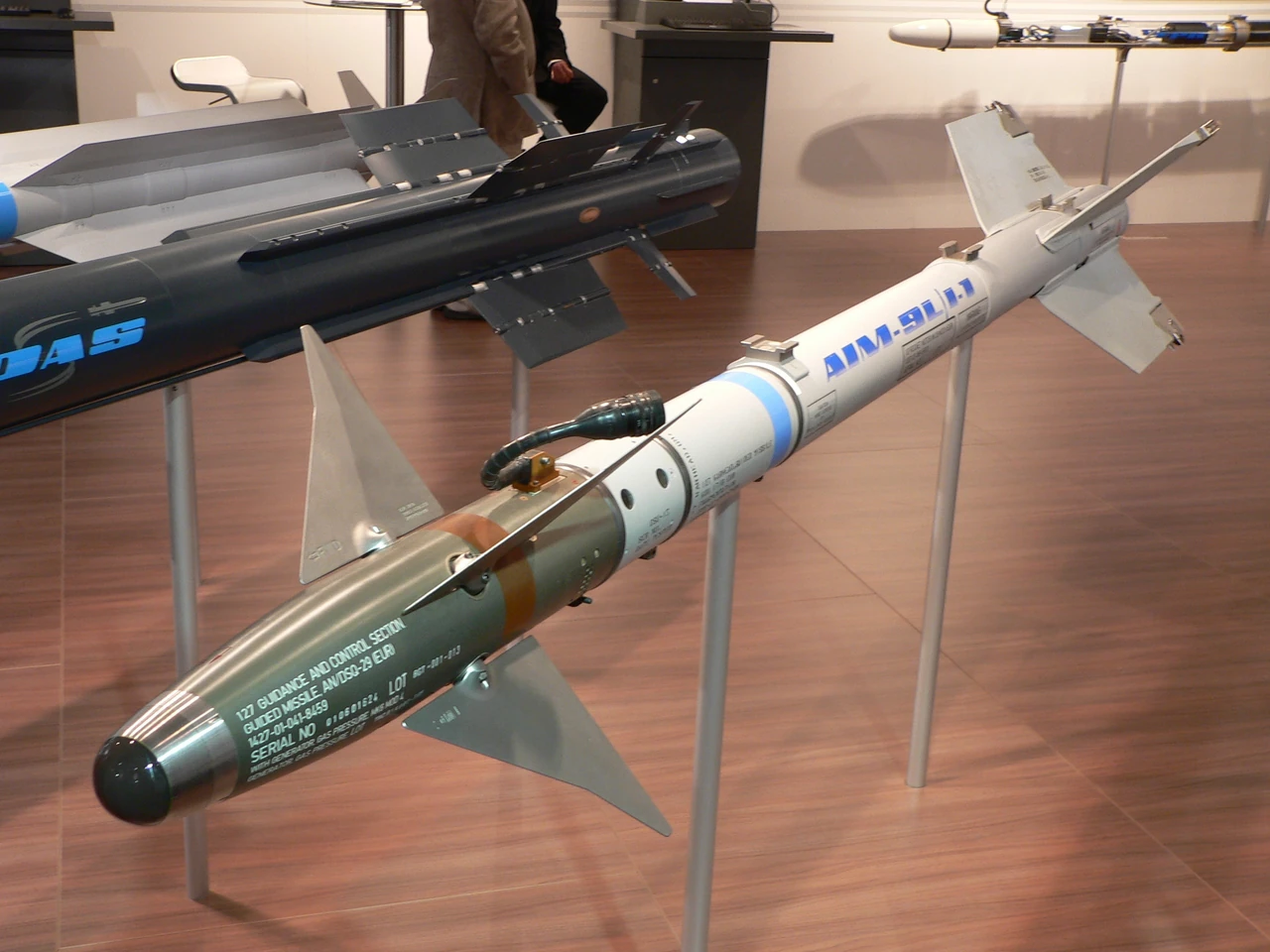

- AIM-9L (серия с 1976–1977) — первая всеракурсная. Именно она прославилась на Фолклендах.
- AIM-9M (поставки с 1983) — «лима» с мозгами против ловушек и малодымным двигателем. В войне в Персидском заливе 1991-го все 10 побед Sidewinder записаны именно на M.
- AIM-9X Block I/II/II+ (на вооружении с ноября 2003-го; Block II — с середины 2010-х) — матричная головка, векторная тяга, совместимость с JHMCS, у Block II — канал данных и захват после пуска.
Экспортная семья P — отдельная ветка: проще, дешевле в содержании. Если в новостях видите AIM-9P на старом F-5 или раннем F-16, это не та ракета, что на Raptor.
AIM-9X узнается сразу: передние канары зафиксированы, хвостовое оперение меньше, чем у «майка», в сопле — газовые рули. Корпус, двигатель и боевую часть оставили от AIM-9M, чтобы не ломать логистику. Новая голова и новая «спина», старая труба.
| Модель | На вооружении | Наведение | Что меняет тактику |
|---|---|---|---|
| AIM-9B | 1956 | ИК, только сзади | Нужно зайти в хвост и держать тон |
| AIM-9L/M | 1976 / 1983 | всеракурсное ИК | Можно бить в лоб; M держит ловушки |
| AIM-9X | 2003 | матрица 128×128, векторная тяга | Шлем, большой ракурс, удар «через плечо» |
Таблица намеренно грубая. Между B и L лежит двадцать лет крови, статистики и взаимных обвинений флота и ВВС. Между M и X — появление советского Р-73 с большим углом захвата и шлема, на которую Запад должен был ответить. AIM-9X как раз и есть этим ответом, хоть и с опозданием.
Тактико-технические характеристики
Цифры по семейству «плавают», потому что корпус тот же, а начинка — нет. Обобщенный портрет поколения L/M: длина около 2,87 м, диаметр 127 мм, размах оперения 0,63 м, стартовая масса около 85 кг, двигатель Hercules/Bermite Mk 36 Mod 11, кольцевая осколочная боевая часть.
Для AIM-9X NAVAIR публикует другую строку: длина 3,02 м, масса 84,37 кг, диаметр те же 5 дюймов, размах 0,45 м, двигатель ATK Mk 139. Дальность и скорость — засекречены. Открытые оценки для «икса» обычно говорят о свыше 10 миль и свыше 2,5 Маха, но это не паспорт завода. Стоимость Block II в открытых данных 2019 года — около 381 тысячи долларов за тактическую ракету; Block II Plus — около 400 тысяч. Учебная дешевле, около 209 тысяч. Цена партии всегда скачет от объема контракта.
| Параметр | Ранние (AIM-9B) | AIM-9L/M | AIM-9X (открытые данные) |
|---|---|---|---|
| Длина | около 2,83 м | около 2,87–3,00 м | 3,02 м |
| Масса | около 70 кг | около 85–88 кг | 84,37 кг |
| Скорость | около 1,7 М | свыше 2,5 М | засекречена |
| Дальность | около 3–5 км | порядка 15–18 км в пике | засекречена |
| Головка | PbS, без криогена | InSb, аргон | матрица 128×128 |
Дальность у тепловых ракет — величина коварная. Она зависит от высоты, скорости носителя, ракурса, погоды, фона земли и того, на форсаже ли цель. Пуск с малой высоты в жаркий день по самолету без форсажа — это совсем другая ракета, чем пуск с 10 км навстречу. Поэтому фраза «дальность 35 км», которую иногда повторяют в медиа, для AIM-9 почти всегда край кинематического конверта, а не боевая норма.

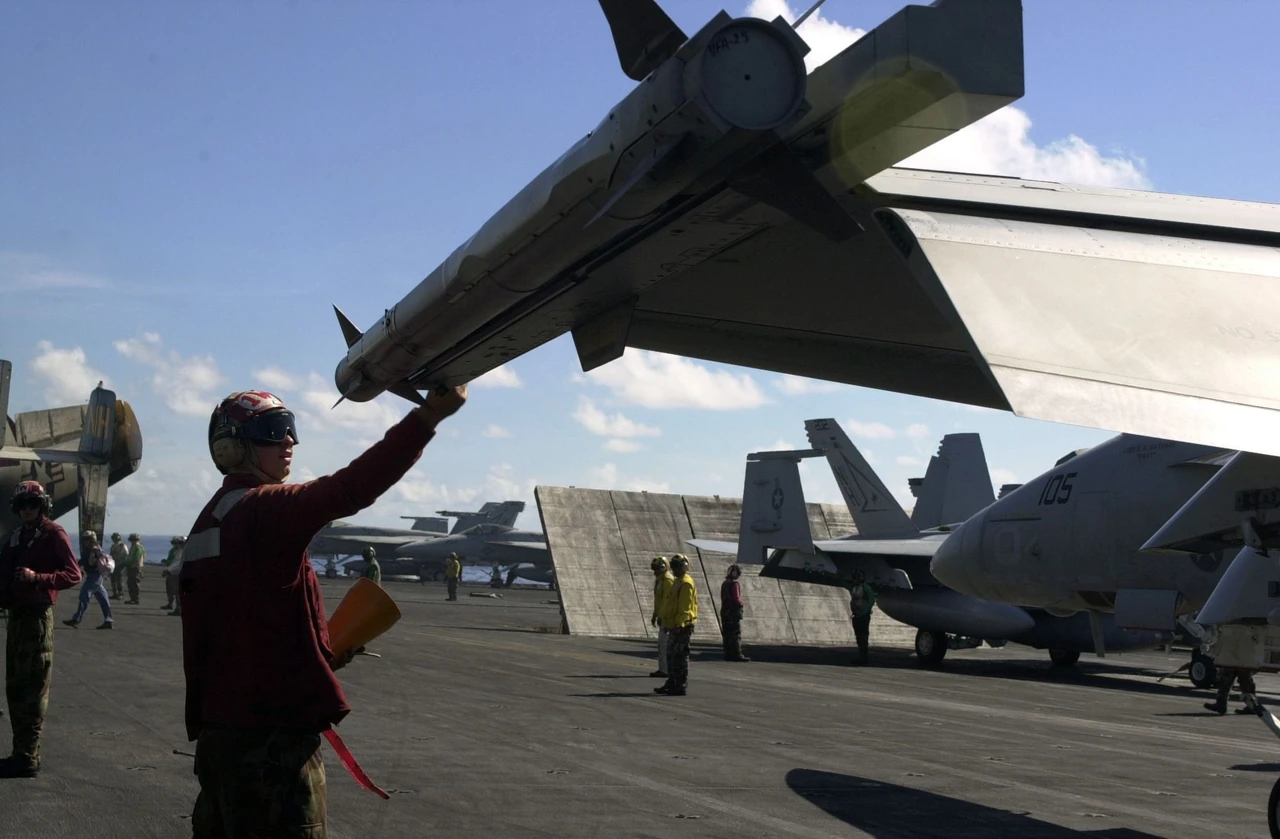

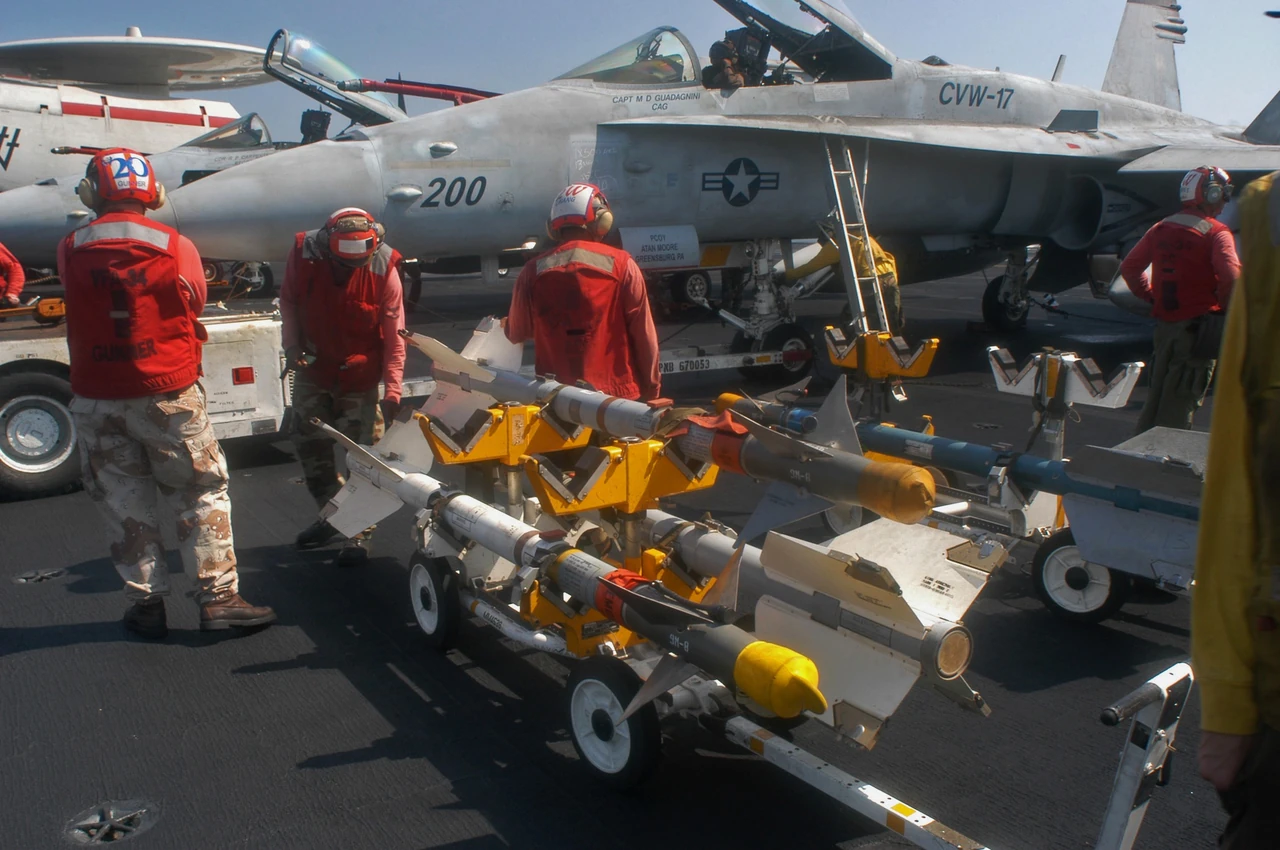

Носители — почти вся западная истребительная линейка: F-15, F-16, F/A-18, F-22, F-35 (на «иксе» с внешних точек; внутренний отсек требует захвата после пуска). Исторически — F-4, F-8, F-86, F-104, F-14, Sea Harrier, F-5, даже вертолеты AH-1. На земле — MIM-72 Chaparral времен холодной войны и NASAMS 3, из которого AIM-9X Block II стреляли на испытаниях в Норвегии в мае 2019-го.
Где воевала и почему статистика врет
Первый бой 1958-го дал эйфорию: ракета «сама находит» МиГ. Вьетнам эту эйфорию быстро убил. По открытым сводкам, там выпустили сотни Sidewinder — часто упоминают 452 пуска с вероятностью поражения около 18%. ВВС на ранних B/E имели еще худшие цифры. Флот на D/G выглядел лучше, особенно AIM-9G во время Linebacker. Причины промахов банальные и повторяемые: пуск вне зоны захвата, «тон» на солнце или на землю, цель на малом газу, пилот не обучен маневрировать под ракетный бой, ракета идет баллистикой из-за отказа.
Фолкленды 1982-го стали рекламой AIM-9L. Британские Sea Harrier, уступая аргентинцам в количестве, закрыли воздушный бой почти без потерь от истребителей. Большинство воздушных побед записали на «лиму». Оценки успешности пусков в разных западных разборах крутятся около 80%. Всеракурсность здесь сработала не как магия, а как разрешение бить в лоб и с ракурса, не заходя в классический «хвост». Плюс аргентинские самолеты часто шли без соответствующих тепловых ракет такого же поколения.
В Персидском заливе 1991-го все 10 побед Sidewinder записаны на AIM-9M. В феврале 2023-го AIM-9X с F-22 сбила китайский стратостат над США — нетипичная цель, но показательная: головка нового поколения берет не только форсаж истребителя.
Оценка «около 270 сбитых самолетов» идет из материалов начала 2000-х. С тех пор счетчик вырос, точной публичной цифры нет. Произведено более 110 тысяч, в том числе по лицензии в Швеции, Германии, Японии. Это не редкая супероружие, а расходник ближнего боя.
Замечал одну вещь, когда разбираешь боевые эпизоды с симуляторщиками и с мемуарами пилотов одновременно. В игре AIM-9 всегда чуть «умнее», чем в жизни 1960-х, и чуть «глупее», чем реклама AIM-9X. Живая ракета лежит между этими полюсами. Погода, фон, ракурс, дисциплина пуска — вот где решается, будет победа или дорогой фейерверк.
AIM-9 в Украине
Для украинского читателя это уже не абстрактный «сайдвиндер из Discovery». С появлением F-16 в 2024 году AIM-9 стала штатной ракетой ближнего боя Воздушных сил. На фото и кадрах фигурируют и более старые AIM-9L/M, и AIM-9X. Задачи смешанные: прикрытие от вертолетов и самолетов на близкой дистанции, работа по ударным дронам типа Shahed, страхование, когда AIM-120 уже ушел или его жалко тратить на дешевую цель.
Параллельно ракету спустили на землю. NASAMS в версии 3 умеет стрелять AIM-9X как ближним эшелоном рядом с AIM-120. Для логистики это удобно: тот же расходник и с крыла, и с пусковой. В 2024-м появлялись сообщения, что Украина именно так и делает. Отдельно — программа импровизированной ПВО, которую на Западе прозвали FrankenSAM: старые тепловые ракеты ставят на наземные пусковые, чтобы закрывать дыры в номенклатуре.
Самый странный эпизод — море. В мае 2025-го руководитель ГУР Кирилл Буданов заявил, что морские дроны MAGURA V7 с модифицированными AIM-9 сбили два Су-30 над Черным морем. Это утверждение стороны, которая ведет войну; независимой покадровой верификации в открытом доступе мало. Но сам факт, что тепловую авиационную ракету пытаются стрелять с беспилотного катера, хорошо объясняет характер этого оружия: она модульная, относительно легкая, не требует радара подсветки.
Есть и обратная сторона. Весной 2026-го появлялись сообщения о нескольких неделях, когда в украинских F-16 оставалась лишь горстка AIM-9. Тогда же проседала и работа NASAMS, потому что ракета общая. Ближний эшелон дешевле AIM-120, но не бесплатный, а выпуск в США лишь недавно разгоняют: в 2025-м Raytheon получил контракт примерно на 1,1 миллиарда долларов и говорил о выходе на 2500 «иксов» в год. Расходник заканчивается быстрее, чем хочется политикам.
Чем AIM-9 отличается от AIM-120
Коротко: AIM-9 — нож, AIM-120 AMRAAM — копье. Первая работает на визуальной и близкой дистанции, ведется на тепло, дешевле относительно «амраама», не светит радаром. Вторая — средняя дальность, активная радиолокационная головка, бьет за горизонт, стоит в разы больше, требует другой тактики пуска.
- AIM-9 не заменяет AIM-120 в дальнем перехвате. Если враг еще точка на радаре за десятки километров — это не задача Sidewinder.
- AIM-120 неудобен как «последний патрон» в собачьей свалке. На короткой, в перегрузке, с целью сбоку от носа выигрывает тепловая ракета, особенно «икс» со шлемом.
- По дешевым дронам логика другая. Палить AIM-120 по одинокому Shahed — как стрелять золотыми патронами по воробью. AIM-9 здесь рациональнее, хоть и не идеален: инфракрасная сигнатура малого дрона слабая, дистанция мала, риск обломков для самого истребителя остается.
- В наземной ПВО связка NASAMS как раз и строится на этой разнице: AMRAAM — дальний слой, AIM-9X — ближний.
По опыту объяснений «на пальцах», люди после этого абзаца всегда спрашивают: так зачем вообще возить обе? Потому что воздушный бой редко бывает одной дистанции. Типичный вылет F-16 — это AIM-120 на подкрыльевых и AIM-9 на законцовках. Дальний выстрел, если не зашел — остается нож. Снять «сайдвиндер», чтобы взять еще одну бомбу, можно. Иногда так и делают. Потом об этом жалеют, если в небе появляется что-то быстрое и злое.
Что путают чаще всего
Первая ошибка — «тепловая ракета всегда попадает, потому что самолет горячий». Не всегда. Облака, дождь, солнце в секторе головки, земля летом, выключенный форсаж, правильно отстрелянные ловушки — все это съедает вероятность. Ранние модели съедало еще сильнее.
Вторая — «AIM-9X стреляет на 35 километров, значит это уже средняя дальность». Нет. Даже если край кинематического конверта когда-то выглядит красиво на слайде, по назначению это оружие ближней зоны. Среднюю дальность на Западе закрывает AIM-120, не Sidewinder.
Третья — путать буквы. AIM-9B и AIM-9X разделяют полвека. Ставить знак равенства между ними — как сравнивать первый кнопочный телефон со смартфоном и удивляться, что «аппарат тот же». Корпус похож. Мозг — нет.
Четвертая, уже из симуляторов. Новички берут AIM-9B, целятся в лоб МиГу и удивляются, почему тон не появляется. Потому что «бишка» лоб не видит. Нужно заходить в заднюю полусферу. У AIM-9L это уже не так критично. У «икса» проблема другая: не «захватит ли», а хватит ли энергии довернуть после пуска с дикого ракурса.
Пятая — цвет на авиашоу. Замечал, как возле статических F-16 люди спорят, боевая ракета или макет. Каптивные учебные (CATM) часто с синими полосами, боевые имеют другое маркирование, инертные — свое. Желтый, синий, коричневый — это язык логистики, не Instagram. Без таблицы маркирования лучше не клясться, что вы «точно видели боевой Sidewinder».
Что с этим делать дальше
Если вы читаете, чтобы понять новости про F-16 и NASAMS — запомните три слоя. AIM-9 — ближний тепловой нож. AIM-120 — дальний радиолокационный копье. Зенитный комплекс берет оба, потому что дроны, крылатые ракеты и самолеты приходят на разных дистанциях. Буквы B, L, M, X после «девятки» важнее самого слова Sidewinder.
Если интересует техника глубже — смотрите официальные листы по AIM-9 и AIM-9X: там честно написано, что дальность и скорость «икса» засекречены, а не «35 км в справочнике». Логика Маклина проста: мало подвижных частей, дешевая серия, головка, которая сама ведет. Именно это протянуло конструкцию от 1956-го до планов держать семейство в строю по меньшей мере до середины века.
И еще. Sidewinder не «устарела, потому что ей 70 лет». Устарела AIM-9B. AIM-9X — текущий стандарт ближнего боя большинства западных истребителей, включая те, что уже летают над Украиной. Разница между этими двумя предложениями — вся суть букв в индексе.
