Система mim-104 patriot являє собою один із найскладніших і найефективніших інструментів протиповітряної та протиракетної оборони у світі. Вона поєднує потужний фазований радар, комп’ютеризований пункт управління та високоточні ракети, здатні перехоплювати літаки, крилаті ракети та балістичні загрози на значних відстанях. У 2026 році ця система продовжує відігравати ключову роль у захисті критичної інфраструктури та міст, особливо в умовах високої інтенсивності сучасних конфліктів.
За роки експлуатації mim-104 patriot еволюціонувала від засобу боротьби з літаками до багатоцільового комплексу, орієнтованого насамперед на протидію балістичним ракетам. Її бойовий досвід у Перській затоці, на Близькому Сході та особливо в Україні продемонстрував як сильні сторони, так і межі можливостей у реальних умовах насиченого повітряного простору. Система вимагає високої кваліфікації розрахунків, значних логістичних ресурсів і постійної модернізації програмного забезпечення.
У цій статті детально розглянуто історію створення, технічну архітектуру, принцип роботи, відмінності між варіантами ракет, реальні результати застосування та виклики, з якими стикаються оператори у 2026 році. Особливу увагу приділено аспектам, які рідко висвітлюють у коротких оглядах: тонкощам наведення, адаптації до нових загроз та економічним реаліям експлуатації.
Історія створення та розвиток mim-104 patriot
Розробка системи почалася ще наприкінці 1960-х років у рамках програми SAM-D, коли армія США шукала заміну застарілим комплексам Nike Hercules та Hawk. Основним підрядником стала компанія Raytheon. У 1976 році проект отримав назву PATRIOT — від акроніму, що розшифровується як Phased Array Tracking Radar to Intercept on Target. Це підкреслює центральну роль радара в архітектурі комплексу.
Перші батареї надійшли на озброєння у 1984 році. Спочатку mim-104 patriot створювалася як зенітний ракетний комплекс для боротьби з літаками. Проте поява тактичних балістичних ракет у потенційних супротивників змусила інженерів швидко адаптувати систему. Уже в 1988–1990 роках з’явилися модифікації PAC-1 та PAC-2, які додали обмежені можливості проти балістичних цілей.
Після війни в Перській затоці 1991 року, де початкові заяви про ефективність виявилися завищеними, програму модернізації прискорили. Наступні етапи — PAC-3 та PAC-3 MSE — кардинально змінили підхід: від ураження вибуховою бойовою частиною до кінетичного перехоплення «влучання влучанням». Сьогодні система залишається на озброєнні щонайменше до 2040 року, а виробництво ракет і компонентів триває.
Архітектура комплексу: з чого складається батарея
Стандартна батарея mim-104 patriot — це не просто пускові установки. Це повноцінний бойовий організм, який включає радар, пункт управління, засоби зв’язку, електроживлення та до восьми пускових установок. Загальна чисельність особового складу батареї сягає 70–90 військовослужбовців, однак у бойовому режимі безпосередньо керують системою лише троє осіб у пункті управління.
Серцем комплексу є радар AN/MPQ-65 (або його модернізована версія AN/MPQ-65A). Це фазована антенна решітка з понад п’ятьма тисячами елементів. На відміну від традиційних радарів з механічним обертанням антени, тут промінь «переміщується» електронно — за частки секунди. Така технологія дозволяє одночасно супроводжувати десятки цілей і швидко перемикатися між пошуком та супроводом. Радар здатний працювати в умовах інтенсивної радіоелектронної боротьби завдяки частотній адаптивності та системам придушення перешкод.

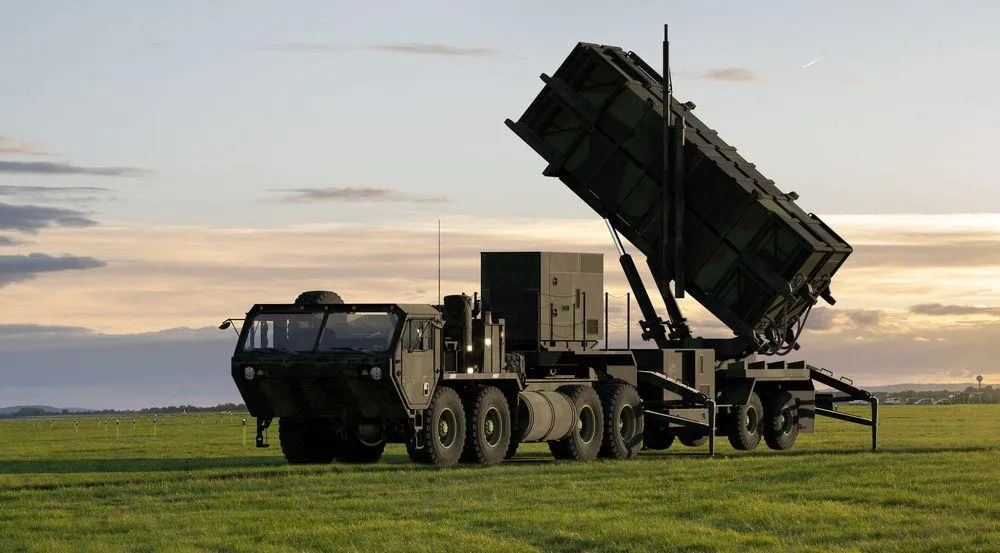

Пункт управління AN/MSQ-104 (або новіші версії) виконує роль «мозку». Потужні обчислювальні системи аналізують дані радара, визначають пріоритет загроз, обирають оптимальний тип ракети та момент пуску. Сучасні оновлення програмного забезпечення (PDB 8 і пізніші) додали сенсорні екрани та покращені алгоритми розпізнавання цілей. Пускові установки M901 несуть по чотири ракети PAC-2, тоді як M903 модульні — на них можна розмістити до 16 ракет PAC-3 у компактних контейнерах.
- Радар AN/MPQ-65 — виявлення та супровід на дальності до 160+ км залежно від цілі.
- Пункт управління — обробка даних, прийняття рішень, координація пусків.
- Пускові установки — транспортування та запуск ракет у різних конфігураціях.
- Системи електроживлення та зв’язку — автономність роботи в польових умовах.
Кожен елемент системи важить десятки тонн і потребує спеціалізованої техніки для передислокації. Це робить батарею відносно маломобільною порівняно з деякими іншими комплексами, проте висока ефективність виправдовує логістичні витрати.
Принцип роботи: від виявлення до перехоплення
Коли в повітряному просторі з’являється нова ціль, радар фіксує її на великій відстані. Система автоматично визначає тип об’єкта за швидкістю, висотою, траєкторією та радіолокаційним відбиттям. Інтегрована система «свій-чужий» (IFF) допомагає уникнути помилок. Оператор у пункті управління підтверджує або коригує рішення про перехоплення.
Після пуску ракета спочатку отримує дані наведення від наземного радара — це технологія Track-Via-Missile (TVM). Радар постійно «бачить» і ціль, і саму ракету, передаючи корективи по радіоканалу. Ракета коригує курс у польоті, немов спортсмен, який отримує вказівки тренера через навушники під час забігу. На кінцевій ділянці траєкторії сучасні варіанти PAC-3 переходять на власну активну радіолокаційну головку самонаведення.
Особливо вражає принцип PAC-3: hit-to-kill. Замість вибуху поблизу цілі ракета фізично стикається з бойовою частиною противника на гіперзвукових швидкостях. Для точного маневрування в останні секунди використовуються мініатюрні імпульсні двигуни (ACMs) — 180 крихітних сопел, які дозволяють змінювати напрямок майже миттєво. Такий підхід значно підвищує ймовірність знищення саме бойової частини балістичної ракети, а не просто пошкодження корпусу.
Система здатна одночасно супроводжувати та атакувати кілька цілей, розподіляючи ракети оптимальним чином. Це критично важливо в умовах масованих ракетних ударів.
Варіанти ракет: еволюція від PAC-2 до PAC-3 MSE
Протягом десятиліть mim-104 patriot отримала кілька поколінь ракет, кожне з яких розв’язувало конкретні завдання.
| Варіант | Тип ураження | Макс. дальність (повітряна / балістична) | Ключові особливості |
|---|---|---|---|
| PAC-2 / GEM+ | Осколково-фугасна БЧ (~84 кг) | до 160 км / обмежена | Ефективна проти літаків, крилатих ракет; більша бойова частина |
| PAC-3 CRI | Hit-to-kill + 24 вольфрамові елементи | ~80–120 км / ~20–40 км | Компактна, 4 ракети в контейнері; висока маневреність |
| PAC-3 MSE | Hit-to-kill (покращений) | до 180 км / до 75 км | Двопульсовий двигун, більші керовані поверхні, розширена зона ураження |
Сучасні батареї часто змішують типи ракет на пускових установках, щоб оптимально реагувати на різні загрози. PAC-3 MSE наразі вважається основним варіантом для протидії балістичним ракетам середньої дальності.
Бойове застосування та досвід України
Перше реальне застосування mim-104 patriot відбулося під час війни в Перській затоці 1991 року. Тоді система отримала змішані оцінки — частина заяв про перехоплення іракських ракет «Скад» пізніше була переглянута. Це стало поштовхом до серйозних удосконалень.
У 2023–2026 роках mim-104 patriot в Україні продемонструвала принципово інший рівень ефективності. Батареї, передані Сполученими Штатами, Німеччиною, Румунією та Ізраїлем, стали основою захисту Києва та інших ключових районів. Зафіксовано успішні перехоплення гіперзвукових ракет Х-47М2 «Кинджал» (травень 2023 року, підтверджено американськими та українськими джерелами), літаків Су-34, Су-35 та вертольотів. Система також ефективно працює проти крилатих ракет і безпілотників у складі змішаних ударів.
Водночас досвід показав і обмеження. Російські війська почали застосовувати балістичні ракети з маневруванням на кінцевій ділянці та хибними цілями. У певні періоди 2025 року відсоток успішних перехоплень знижувався. Крім того, високі витрати на ракети (кілька мільйонів доларів за одиницю) та обмежені запаси створюють серйозні логістичні виклики. У 2026 році дефіцит перехоплювачів залишається однією з найгостріших проблем для всіх операторів системи.
Наразі Україна експлуатує близько десяти батарей mim-104 patriot. Це дозволяє суттєво посилити захист критично важливих об’єктів, однак повністю закрити повітряний простір однією системою неможливо — потрібна ешелонована оборона.
Порівняння з іншими системами ППО
Часто mim-104 patriot порівнюють з російським С-400. Обидві системи належать до класу далеких комплексів ППО/ПРО, проте мають різні філософії. С-400 advertise більшу дальність і можливість застосування ракет різного типу з однієї пускової. Patriot вирізняється вищою інтеграцією з іншими системами НАТО, більш зрілим програмним забезпеченням та підтвердженою ефективністю hit-to-kill технології проти балістичних цілей.
| Параметр | mim-104 Patriot (PAC-3 MSE) | С-400 |
|---|---|---|
| Макс. дальність (балістична ціль) | до 75 км | до 60 км (заявлено) |
| Тип ураження | Hit-to-kill + lethality enhancer | Осколково-фугасна БЧ |
| Радар | Фазований, електронне сканування | Різні радари для різних завдань |
| Доведена ефективність у сучасних конфліктах | Висока (Україна, Близький Схід) | Обмежені підтверджені дані |
У реальних умовах ефективність залежить не лише від технічних характеристик, а й від якості підготовки розрахунків, наявності запасів ракет та здатності системи працювати в єдиному інформаційному полі з іншими засобами ППО.
Виклики 2026 року та перспективи розвитку
Головним обмеженням для mim-104 patriot у 2026 році залишається вартість і доступність перехоплювачів. Кожна успішна атака на балістичну ракету може коштувати кілька мільйонів доларів. Виробництво намагаються нарощувати, з’являються проекти дешевших доповнюючих ракет. Одночасно триває модернізація радарів — нова LTAMDS забезпечує повне кругове сканування, а система IBCS покращує мережеву інтеграцію.
Українські розрахунки пройшли навчання за кордоном і набули унікального досвіду експлуатації в умовах інтенсивної війни. Цей досвід уже використовується для доопрацювання програмного забезпечення та тактик застосування. Деякі батареї зазнали пошкоджень від російських ударів, однак частина обладнання вдалося відремонтувати силами союзників.
У найближчі роки mim-104 patriot залишатиметься одним із наріжних елементів колективної оборони НАТО та ключових партнерів. Її подальша еволюція буде пов’язана з інтеграцією в єдині системи протиракетної оборони, розвитком штучного інтелекту для розпізнавання загроз та пошуком балансу між вартістю та ефективністю перехоплення.
Кожен новий конфлікт додає даних, які перетворюють mim-104 patriot на ще більш адаптивний інструмент. У 2026 році це вже не просто збройний комплекс — це результат десятиліть інженерної роботи, бойового досвіду та постійного вдосконалення під тиском реальних загроз.
